核心原理是将铂电阻（PT100）的阻值变化转换为标准电流或电压信号‌，实现温度的精确测量与远程传输。以下是详细工作机制：


一、传感器基础原理
铂电阻特性‌：PT100传感器由铂丝制成，在0°C时电阻值为‌100Ω‌。温度每升高1°C，电阻值增加约‌0.385Ω‌（符合IEC 60751标准），通过测量电阻变化反推温度。
温度-电阻关系‌：线性度高（±0.1°C精度），适用于-200°C至+850°C的工业环境。

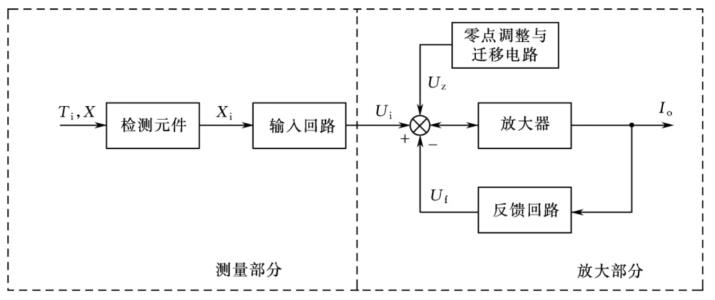

二、变送器工作流程
信号采集‌：
PT100传感器接入变送器的‌惠斯通电桥电路‌，电阻变化导致电桥失衡，产生微小电压差。
信号放大与线性化‌：
电压差经‌仪表放大器‌放大，再通过‌线性化电路‌补偿铂电阻的非线性特性，确保输出信号与温度成比例。
信号转换‌：
转换为标准工业信号：
电流输出‌：4-20mA（抗干扰强，适合长距离传输）。
电压输出‌：0-5V或0-10V（适用于短距离设备对接）。
输出与传输‌：
信号通过电缆或无线模块（如HART协议）发送至PLC、DCS系统或云平台，实现实时监控。
三、关键技术优势
高精度‌：±0.1°C误差，优于热敏电阻和热电偶。
抗干扰‌：电流输出模式抗电磁干扰，适用于电机、泵等强电环境。
稳定性‌：铂材料耐腐蚀、抗氧化，寿命达10年以上。
兼容性‌：支持二线制、三线制接线，减少导线电阻影响。
四、典型应用场景
工业过程控制‌：反应釜温度监控（化工、制药）。
酒窖/冷链‌：恒温存储环境监测（如Q8/Q9的酒窖方案）。
能源管理‌：变压器绕组温度检测。
