高温热电偶的使用
在工业生产过程中，温度的准确测量与控制是保障工艺稳定、提升产品质量与确保安全运行的关键环节。高温热电偶作为一种广泛应用的温度传感元件，在诸多高温场景中发挥着不可替代的作用。安徽作为中国重要的工业基地之一，其相关产业对高温热电偶的应用有着深入的需求与实践。本文将对其工作原理、结构特点、应用领域及使用注意事项进行解析。
高温热电偶原理与应用解析
一、核心工作原理
高温热电偶基于塞贝克效应（Seebeck effect）：
热电转换：
由两种不同金属导体（如铂铑合金、镍铬合金等）组成闭合回路。
当两端存在温差时，回路中产生与温差成正比的热电动势（mV级）。
通过测量电动势值精确反推温度（公式：
耐高温设计：
保护管材质：
不锈钢（304/316L）：耐腐蚀，适用≤1200℃（如化工反应釜）。
刚玉管（Al₂O₃）：耐温1600℃，抗化学腐蚀（如玻璃窑炉）。
钨铼合金：瞬态耐温3000℃（火箭发动机测试）。
绝缘材料：氧化镁（MgO）粉末填充，增强绝缘性与抗震性。

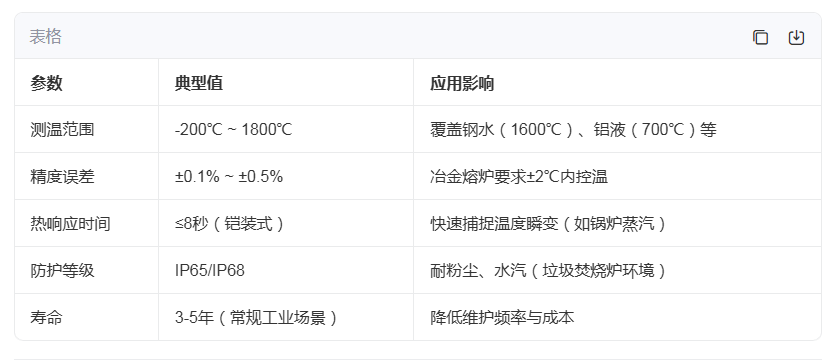

二、关键性能指标
表格
三、核心应用场景
冶金工业：
钢水/铝液测温：一次性快速热电偶（KB602P300），响应时间≤1秒，精度±2℃。
熔炼炉监控：铂铑热电偶（S型WRP-130），耐温1600℃，抗金属蒸汽腐蚀。
能源与化工：
电力锅炉：K型铠装热电偶（WRNK-191），监测蒸汽管道过热风险。
反应釜控温：防爆热电偶，精度±0.5℃，保障合成反应安全。
特殊高温场景：
玻璃窑炉：刚玉管保护的热电偶（WRP-230），耐温1600℃+酸性气体。
火箭发动机测试：钨铼热电偶，瞬态耐温3000℃，支持毫秒级数据采集。
新兴领域：
垃圾焚烧发电：多点热电偶（天康WRP-44HL），同步监测炉内多区温度分布。
半导体制造：贵金属热电偶（铂铑10-铂），洁净室环境高精度控温。
四、技术演进趋势
智能化升级：
集成LoRa/NB-IoT模块，实现无线远程监控（如焦化炉实时数据上传云平台）。
材料创新：
碳化硅（SiC）保护管：提升抗热震性与寿命（实验阶段耐温2000℃）。
多参数融合：
热电偶+压力传感器一体化设计，用于复杂工艺监测（如石化加氢反应器）。
行业痛点突破：通过区块链温度存证（符合FDA 21 CFR Part 11）解决制药、食品行业数据可信度问题，确保审计追溯无篡改。
一、高温热电偶的基本工作原理
热电偶的测温原理基于塞贝克效应，这一物理现象由德国物理学家托马斯·塞贝克于1821年发现。当两种不同材质的导体或半导体（称为热电极）A和B两端连接形成一个闭合回路时，如果两个连接点（称为结点）处于不同的温度（T和T0），回路中就会产生电动势，从而形成电流，这种电动势称为热电势。
1.热电势的构成：热电偶回路中产生的热电势主要由接触电势和温差电势两部分组成。接触电势源于两种不同材料接触时，由于电子密度不同，电子扩散速率不同而在接触面形成的电位差。温差电势则是同一导体两端因温度不同，内部自由电子由高温端向低温端扩散而产生的电位差。热电偶的总热电势是这两种电势综合作用的结果。
2.温度与电势的关系：对于确定材料的热电偶，当其参考端（冷端）温度T0保持恒定或进行补偿后，其产生的热电势EAB(T，T0)仅与测量端（热端）温度T呈单值函数关系。通过测量这个热电势的大小，就可以推算出测量端的温度值。国际标准化组织制定了分度表，将热电势与温度的对应关系标准化，常见类型有K型、S型、B型、R型等，其中S、B、R型等特别适用于高温测量。
3.参考端处理：在实际应用中，热电偶的测量端置于被测温场，而另一端（参考端）通常需要引至仪表柜或控制室，其环境温度并不恒定。多元化对参考端温度进行处理，常见方法有冰点槽法、补偿导线法以及仪表内部的电子冷端自动补偿法，以确保测温准确性。
二、高温热电偶的结构与特点
为了在严酷的高温环境下稳定工作，高温热电偶在结构上进行了专门设计，通常包括以下几个部分：
1.热电偶丝：这是核心部分。针对高温环境，通常选用熔点高、物理化学性能稳定、热电特性优良的贵金属或特殊合金材料。例如，铂铑系列（如S型铂铑10-铂，B型铂铑30-铂铑6）是典型的高温热电偶材料，长期使用温度可达1600摄氏度以上；某些非金属陶瓷材料热电偶则可测量更高温度。
2.绝缘材料：用于隔离两根热电偶丝，防止短路。在高温下，常采用高纯氧化铝、氧化镁等陶瓷绝缘管或粉状绝缘材料。这些材料具有良好的电气绝缘性能和高温稳定性。
3.保护套管：这是保护热电偶芯体免受被测介质化学腐蚀、机械损伤和火焰气流直接冲刷的关键部件。根据使用环境不同，保护套管材质可选用高温合金（如GH3030、GH3039）、耐热不锈钢、陶瓷（如刚玉管）或金属陶瓷复合材料。其结构形式有直形、锥形、加厚型等。
4.接线装置：包括接线盒、接线柱、电缆出口等，用于连接热电偶丝与外部补偿导线或测量仪表。高温场合的接线盒需具备良好的密封性和耐热性。
高温热电偶的主要特点是测温范围宽、响应相对较快、结构坚固耐用、可适应恶劣环境（如氧化性、真空或惰性气氛），且无需外部供电即可产生信号。
高温热电偶原理与应用解析
一、核心工作原理
高温热电偶基于塞贝克效应（Seebeck effect）：
热电转换：
由两种不同金属导体（如铂铑合金、镍铬合金等）组成闭合回路。
当两端存在温差时，回路中产生与温差成正比的热电动势（mV级）。
通过测量电动势值精确反推温度（公式：
耐高温设计：
保护管材质：
不锈钢（304/316L）：耐腐蚀，适用≤1200℃（如化工反应釜）。
刚玉管（Al₂O₃）：耐温1600℃，抗化学腐蚀（如玻璃窑炉）。
钨铼合金：瞬态耐温3000℃（火箭发动机测试）。
绝缘材料：氧化镁（MgO）粉末填充，增强绝缘性与抗震性。
二、关键性能指标
表格
三、核心应用场景
冶金工业：
钢水/铝液测温：一次性快速热电偶（KB602P300），响应时间≤1秒，精度±2℃。
熔炼炉监控：铂铑热电偶（S型WRP-130），耐温1600℃，抗金属蒸汽腐蚀。
能源与化工：
电力锅炉：K型铠装热电偶（WRNK-191），监测蒸汽管道过热风险。
反应釜控温：防爆热电偶，精度±0.5℃，保障合成反应安全。
特殊高温场景：
玻璃窑炉：刚玉管保护的热电偶（WRP-230），耐温1600℃+酸性气体。
火箭发动机测试：钨铼热电偶，瞬态耐温3000℃，支持毫秒级数据采集。
新兴领域：
垃圾焚烧发电：多点热电偶（天康WRP-44HL），同步监测炉内多区温度分布。
半导体制造：贵金属热电偶（铂铑10-铂），洁净室环境高精度控温。
四、技术演进趋势
智能化升级：
集成LoRa/NB-IoT模块，实现无线远程监控（如焦化炉实时数据上传云平台）。
材料创新：
碳化硅（SiC）保护管：提升抗热震性与寿命（实验阶段耐温2000℃）。
多参数融合：
热电偶+压力传感器一体化设计，用于复杂工艺监测（如石化加氢反应器）。
行业痛点突破：通过区块链温度存证（符合FDA 21 CFR Part 11）解决制药、食品行业数据可信度问题，确保审计追溯无篡改。
一、高温热电偶的基本工作原理
热电偶的测温原理基于塞贝克效应，这一物理现象由德国物理学家托马斯·塞贝克于1821年发现。当两种不同材质的导体或半导体（称为热电极）A和B两端连接形成一个闭合回路时，如果两个连接点（称为结点）处于不同的温度（T和T0），回路中就会产生电动势，从而形成电流，这种电动势称为热电势。
1.热电势的构成：热电偶回路中产生的热电势主要由接触电势和温差电势两部分组成。接触电势源于两种不同材料接触时，由于电子密度不同，电子扩散速率不同而在接触面形成的电位差。温差电势则是同一导体两端因温度不同，内部自由电子由高温端向低温端扩散而产生的电位差。热电偶的总热电势是这两种电势综合作用的结果。
2.温度与电势的关系：对于确定材料的热电偶，当其参考端（冷端）温度T0保持恒定或进行补偿后，其产生的热电势EAB(T，T0)仅与测量端（热端）温度T呈单值函数关系。通过测量这个热电势的大小，就可以推算出测量端的温度值。国际标准化组织制定了分度表，将热电势与温度的对应关系标准化，常见类型有K型、S型、B型、R型等，其中S、B、R型等特别适用于高温测量。
3.参考端处理：在实际应用中，热电偶的测量端置于被测温场，而另一端（参考端）通常需要引至仪表柜或控制室，其环境温度并不恒定。多元化对参考端温度进行处理，常见方法有冰点槽法、补偿导线法以及仪表内部的电子冷端自动补偿法，以确保测温准确性。
二、高温热电偶的结构与特点
为了在严酷的高温环境下稳定工作，高温热电偶在结构上进行了专门设计，通常包括以下几个部分：
1.热电偶丝：这是核心部分。针对高温环境，通常选用熔点高、物理化学性能稳定、热电特性优良的贵金属或特殊合金材料。例如，铂铑系列（如S型铂铑10-铂，B型铂铑30-铂铑6）是典型的高温热电偶材料，长期使用温度可达1600摄氏度以上；某些非金属陶瓷材料热电偶则可测量更高温度。
2.绝缘材料：用于隔离两根热电偶丝，防止短路。在高温下，常采用高纯氧化铝、氧化镁等陶瓷绝缘管或粉状绝缘材料。这些材料具有良好的电气绝缘性能和高温稳定性。
3.保护套管：这是保护热电偶芯体免受被测介质化学腐蚀、机械损伤和火焰气流直接冲刷的关键部件。根据使用环境不同，保护套管材质可选用高温合金（如GH3030、GH3039）、耐热不锈钢、陶瓷（如刚玉管）或金属陶瓷复合材料。其结构形式有直形、锥形、加厚型等。
4.接线装置：包括接线盒、接线柱、电缆出口等，用于连接热电偶丝与外部补偿导线或测量仪表。高温场合的接线盒需具备良好的密封性和耐热性。
高温热电偶的主要特点是测温范围宽、响应相对较快、结构坚固耐用、可适应恶劣环境（如氧化性、真空或惰性气氛），且无需外部供电即可产生信号。
