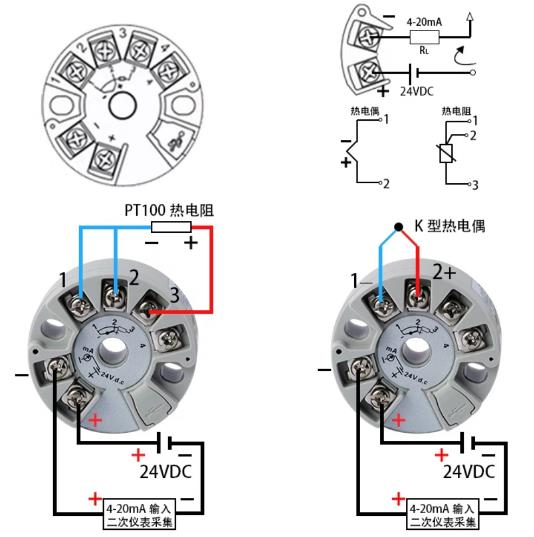

面我们讲了温度变送器安装的相关知识，在进行温度变送器安装时，最重要的就是接线了，所以下面就通过几张温度变送器接线图来一起学习一下如何进行接线。

温度变送器，是一种将温度变量转换为可传送的标准化输出信号的温度仪表，主要用于工业过程温度参数的测量和控制。在使用中，按照不同的标准，温度变送器的接线方式是不同的。而今天我们要说的就是温度变送器按供电接线方式的分类

      温度变送器按供电接线方式可分为两线制和四线制。

变送器有电动单元组合仪表系列的(DDZ-Ⅱ型、DDZ-Ⅲ型和DDZ-S型)和小型化模块式的，多功能智能型的。前者均不带传感器，后两类变送器可以方便的与热电偶或热电阻组成带传感器的变送器。

带传感器的变送器通常由两部分组成：传感器和信号转换器。传感器主要是热电偶或热电阻；信号转换器主要由测量单元、信号处理和转换单元组成(由于工业用热电阻和热电偶分度表是标准化的，因此信号转换器作为独立产品时也称为变送器)，有些变送器增加了显示单元，有些还具有现场总线功能。

变送器如果由两个用来测量温差的传感器组成，输出信号与温差之间有一给定的连续函数关系。故称为温度变送器。

变送器输出信号与温度变量之间有一给定的连续函数关系(通常为线性函数)，早期生产的变送器其输出信号与温度传感器的电阻值(或电压值)之间呈线性函数关系。

标准化输出信号主要为0mA~10mA和4mA~20mA(或1V~5V)的直流电信号。不排除具有特殊规定的其他标准化输出信号。
