    机房动力环境监控系统主要是对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等)的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监...

  • 产品介绍

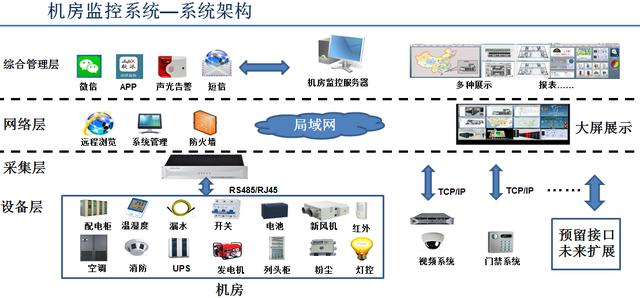

    机房动力环境监控系统应用功能在分布式模块化结构的基础上可进行扩展优化设计。机房的各个被监控设备通过智能接口接入到独立的嵌入式采集主机的监控接口中。嵌入式采集主机将现场设备的各种信息进行存储、实时处理、分析,同时将信息上传至监控系统平台。监控系统平台负责各子系统的统一管理,对数据进行分析,完成各种统计报表,并在平台上实现各种高端管理应用,如报表管理功能、告警管理功能、数据管理功能等。用户可在该平台上通过客户端轻松地了解机房动力和环境的运行状况。机房动力环境监控系统主要是对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等)的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监控并记录历史数据。那么,机房为什么要用动力环境监控,机房动力环境监控系统能实现什么功能呢?

    二、各子系统的实现与功能描述
    2.1配电系统监测
    监控实现:设计在配电柜中各安装电量仪,通过电量仪对各配电柜的配电参数进行监测。智能电量仪RS485接口入嵌入式采集主机的RS485接口。嵌入式数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
    监控内容:主要实现配电柜的输出相电压、电流、频率、输出功率(有功、无功、视在)、谐波率、功率等;监测输出电压、电流、频率超限,过载,负载不平衡,交流电源失效等告警信息。
    2.2UPS系统监测
    监控实现:UPS本身需要提供智能接口,通过UPS的智能接口接入嵌入式数据采集终端的RS485或者RJ45接口。嵌入式数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
    监控内容:
    实时参数:输入电压、输入频率、输入电流、输出电压、输出频率、输出电流、输出功率、机箱温度、电池电压、电池充电程度(后备时间)等;
    工作状态:旁路工作状态、在线状态、电池供电状态、电池充电状态等;
    报警信息:输入越限报警、输出过载报警、电池异常报警、整流器故障报警、逆变器故障报警等。
    2.3精密空调监控
    监控实现:精密空调本身需要提供智能接口,通过精密空调的智能接口接入嵌入式数据采集终端的RS485或者RJ45接口。嵌入式数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
    监控内容:监测量:回风温度、回风湿度、回风温度上限、回风湿度上限、回风温度下限、回风湿度下限、温度设定值、湿度设定值、空调运行状态、压缩机运行时间、加热百分比、制冷百分比、加热器运行状态、制冷器运行状态、除湿器运行状态、加湿器运行状态、温湿度变化曲线图、压缩机高压报警、压缩机低压报警、空调漏水报警、温湿度过高报警、温湿度过低报警、加湿器故障报警、主风扇过载报警、加湿器缺水报警、滤网堵塞报警等。
    2.4区域漏水监测
    监控实现:区域式漏水控制器已经带有告警状态输出。漏水绳敷设在需要监控的漏水区域,通过开关量采集模块采集漏水的告警状态触点,开关量采集模块提供RS485智能接口,通过开关量采集模块的智能接口接入嵌入式数据采集终端的RS485接口。嵌入式数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
    监控性能:实时显示并记录漏水线缆感应到的漏水状态、位置及控制器的状态。当空调或其沿线水管漏水时,监控主系统发出报警。
    监控内容:实时检测并记录漏水报警变化情况。
    2.5温湿度监测
    监控实现:在机房内的重要区域安装温湿度传感器,温湿度带有RS485智能接口。通过温湿度模块的智能接口接入嵌入式数据采集终端的RS485接口。嵌入式数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
    监控性能:以电子地图方式实时显示并记录每个温湿度传感器所检测到的室内温度与湿度的数值,显示短时间段内的变化情况曲线图。并可设定每个温湿度传感器的温度与湿度的上限与下限值。当任意一个温湿度传感器检测到的数据超过设定的上限或下限时,监控主系统发出报警。
    监控内容:由温湿度传感器采集各机房内的信号,实时显示温度信号、湿度信号。
    2.6消防监测
    监控实现:将消防控制箱的干接点信号接入开关量采集模块,再通过开关量采集模块的RS485智能接口及通讯协议采用总线的方式将信号接入到嵌入式数据采集终端,嵌入式数据采集终端通过实时不间断的轮询采集将信息传送给监控平台进行显示、报警。
    监控内容:实时显示并保存消防所提供的能远程监测的运行参数、各部件状态及报警情况。
